沼气脱硫净化塔湿法脱硫工艺

沼气湿法脱硫是大型沼气连续脱硫工艺，是用碱性吸收液在脱硫塔内逆流吸收H₂S，再通过氧化再生循环使用。

一、工艺原理（湿式氧化法为主）

以碱性溶液+催化剂为吸收剂，在脱硫塔内完成气液接触吸收，再经空气氧化再生，将H₂S转化为单质硫，吸收液循环使用。

1.吸收反应（脱硫塔内）

以Na₂CO₃/NaOH为吸收剂：

H₂S+Na₂CO₃→NaHS+NaHCO₃

H₂S+2NaOH→Na₂S+2H₂O

以络合铁/有机胺/PDS为催化剂：

H₂S+2Fe³⁺(络合)→S↓+2Fe²⁺(络合)+2H⁺

2.再生反应（再生槽内）

富液（吸收H₂S后的溶液）进入再生槽，鼓入空气，催化剂将硫氢化物氧化为单质硫，吸收液恢复碱性（贫液）循环：

2NaHS+O₂→2NaOH+2S↓

2Fe²⁺(络合)+½O₂+H₂O→2Fe³⁺(络合)+2OH⁻

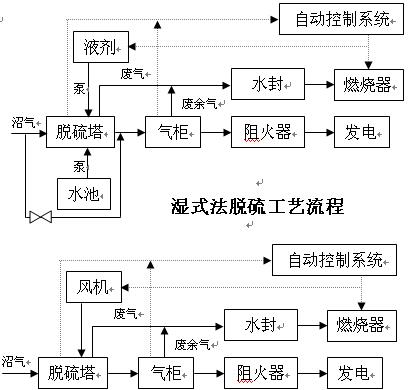

二、沼气脱硫净化塔工艺流程（净化塔+再生系统）

1.预处理单元

粗过滤：处理沼气中粉尘、杂质、泡沫，防塔内堵塞。

脱水/降温：控制沼气温度（30–50℃）、湿度，提升吸收效率。

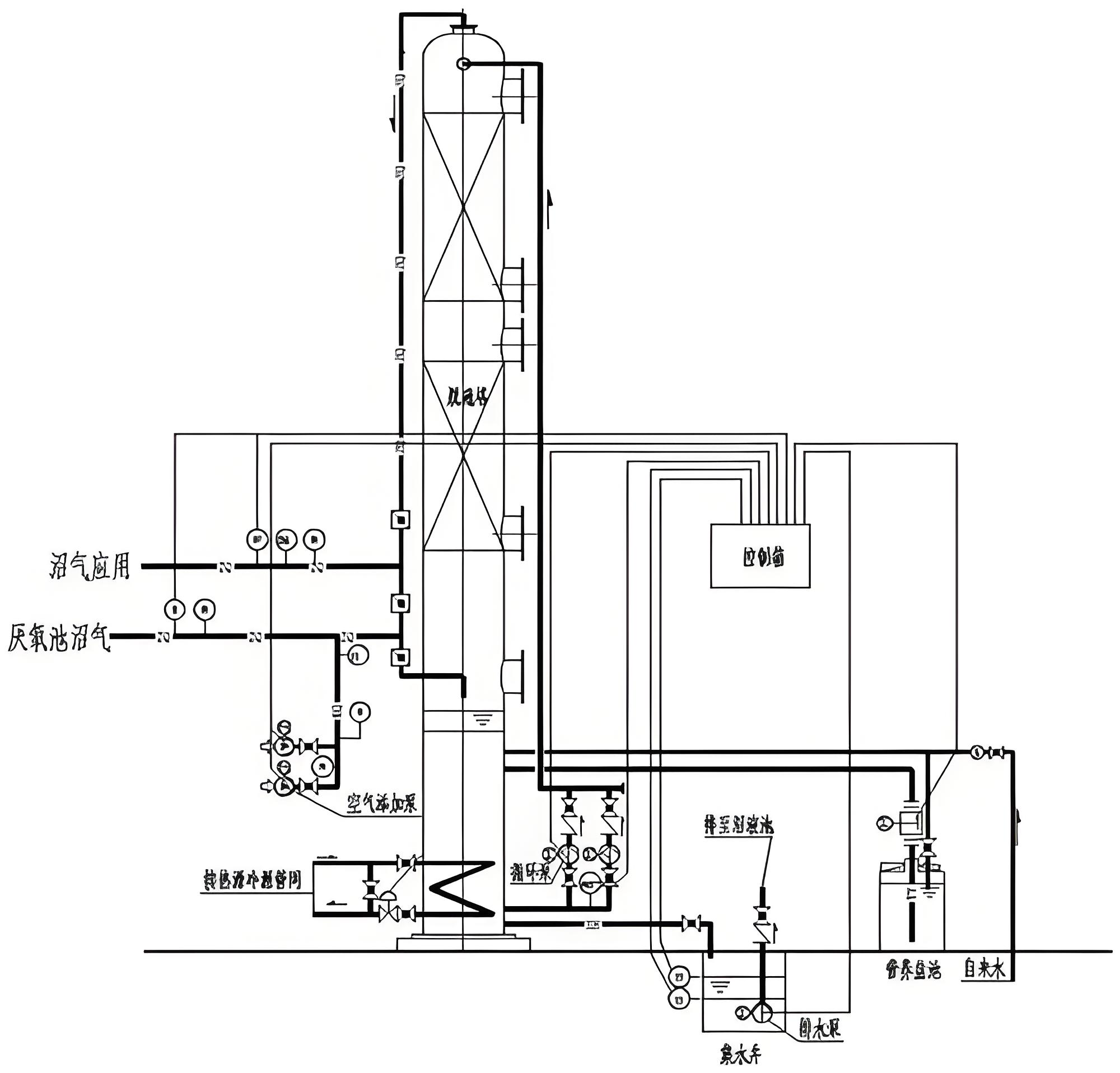

2.脱硫塔

塔型：填料塔/喷淋塔（常用鲍尔环、阶梯环填料）。

流向：沼气从下往上，吸收液从上往下喷淋，逆流接触。

作用：H₂S被吸收液快速捕获，净化后沼气从塔顶排出（H₂S可降至50–200ppm）。

3.再生循环单元

富液槽：收集吸收H₂S后的富液。

再生槽/氧化塔：鼓入空气，催化剂氧化再生，析出硫泡沫。

硫回收：硫泡沫经沉降、过滤、压滤，得到硫膏/硫磺饼（可外销）。

贫液槽：再生后的贫液由循环泵送回脱硫塔顶部喷淋，循环使用。

4.辅助系统

碱液/催化剂配置槽：补充吸收剂与催化剂。

液位/PH/在线H₂S监测：自动控制吸收液添加与循环量。

防腐：设备多采用304/316不锈钢或玻璃钢，防碱液与硫腐蚀。

沼气脱硫净化塔湿法脱硫工艺常用组合：

湿法粗脱+干法精脱：湿法将H₂S从数千ppm降至100–200ppm，再经干法（氧化铁/活性炭）精脱至**<10ppm。

运行参数

吸收液pH：8.0–9.0（络合铁）/9.0–10.0（碱液法）。

温度：吸收30–45℃，再生40–55℃。

气液比：1:5–1:15（根据气量与H₂S浓度调整）。

喷淋密度：15–30m³/(m²·h)（填料塔）。

再生曝气量：0.5–1.0m³空气/m³富液。
